系统概述

　　水库/河道水雨情监测预警系统适用于远程监测河流、水库、人工河道、景观河道、航道等的实时水雨情状况，系统包括用户管理、水文基础信息管理、监测站管理、GIS、水文自动测报、水文数据查询与管理、数据管理分析、预报预警等多个水文信息化基础模块，管理部门可通过该系统及时掌握河流的降水、断面水位等流域水文状况，从而及时作出管理决策。水文监测预警系统在及时预警洪涝灾害、避免人员和经济损失方面发挥了重要作用。

　　系统实现目标

　　1)实现对雨水情信息进行实时性采集，以及水位和雨量报警通知，保障系统信息的高效性、及时性、准确性、充分性。

　　2)所有观测点数据通过无线网络直接传输至监控中心“雨水情自动监测系统”，在电子地图可视化界面中直观显示各测点雨水情信息、水位情况及警戒状态;在发生报警时，系统可自动发出报警信号,如：系统弹出信息、发出声音提示，向相关部门指定人员发出报警短息通知。

　　3)系统开发坚持先进实用、稳定可靠的原则，并具备良好扩展性、兼容性和开放性，为系统后期扩展升级、向其他相关平台系统提供数据共享服务提供规范性接口。

　　4)系统可以接入视频摄像头，可实时监测现场视频画面。

　　系统总体设计

　　系统组成结构

　　“水库/河道水雨情监测预警系统”的建设，包括现场水位、雨量信息采集设备以及监控中心信息接收及显示、应用系统的建设。现场测点信息采集与传输设备完成水位、雨量等信息的实时采集、基本分析处理(如警戒状态)与显示，并负责将数据以无线/有线方式传输到监控中心，通过软件进行接收、显示以及数据的存储、分析、处理与预警。

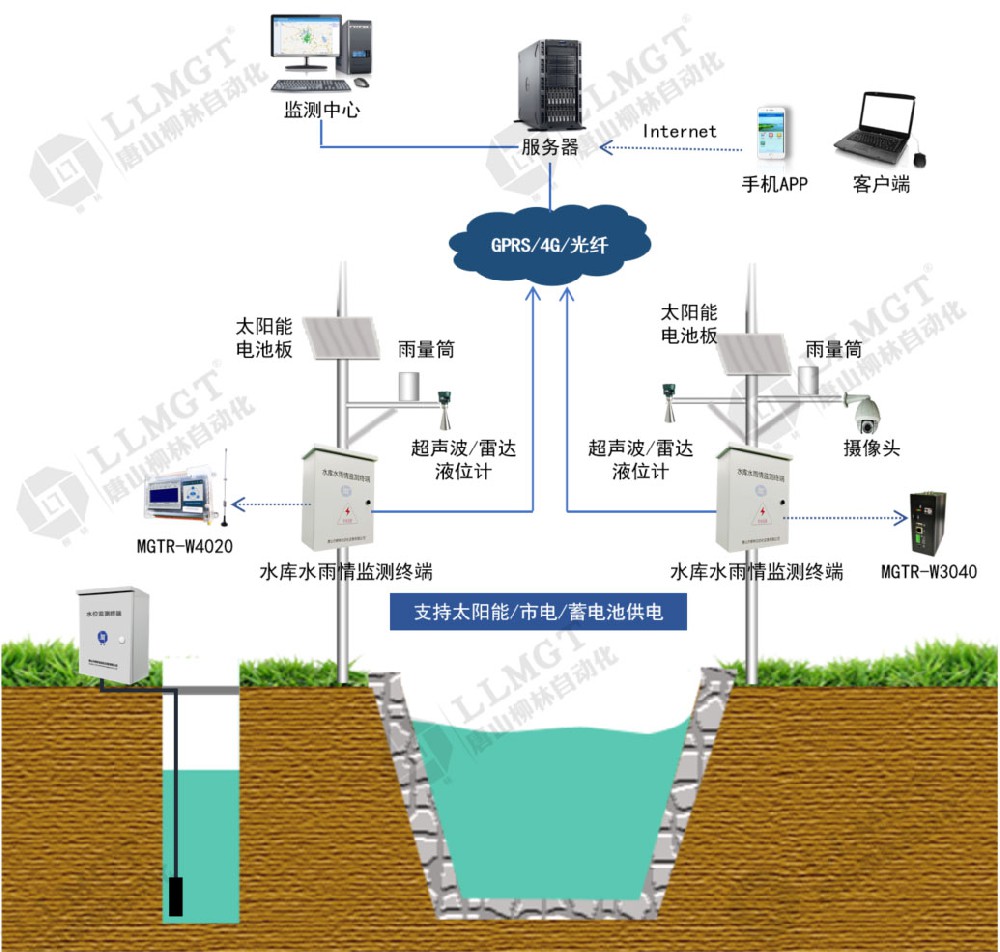

　　系统拓朴图

　　监控中心——水库/河道水雨情监测预警系统

监控中心设立在管理局，充分利用其现有网络资源及软硬件设施，对其进行完善，并增设应用服务系统设备，为“水库/河道水雨情监测预警系统”提供软硬件技术支持。

　　★ 硬件支持：服务器、音箱、打印机、客户端计算机等

　　★ 软件支持：操作系统软件、数据库软件

　　★ 应用软件：水库/河道水雨情监测预警系统

　　通信网络

　　① 现场测点设备与中心系统之间数据传输

　　信息采集与传输设备通信：NB-IoT/4G/GPRS/光纤。

　　② 工作人员访问“自动监测系统”

　　内网访问系统：局域网固定IP

　　外网访问系统：Internet固定IP

现场测点——信息采集与传输系统

　　现场设备采用野外安装方式，通过太阳能供电，测控终端采集水位计、雨量计信号，经网线将监测信息传输至监控中心“雨水情自动监测系统”。

　　① 供电部分：太阳能供电

　　② 测控终端：测控终端(包括4G数据传输与数据采集部分)、充电控制器、避雷模块、防护箱等

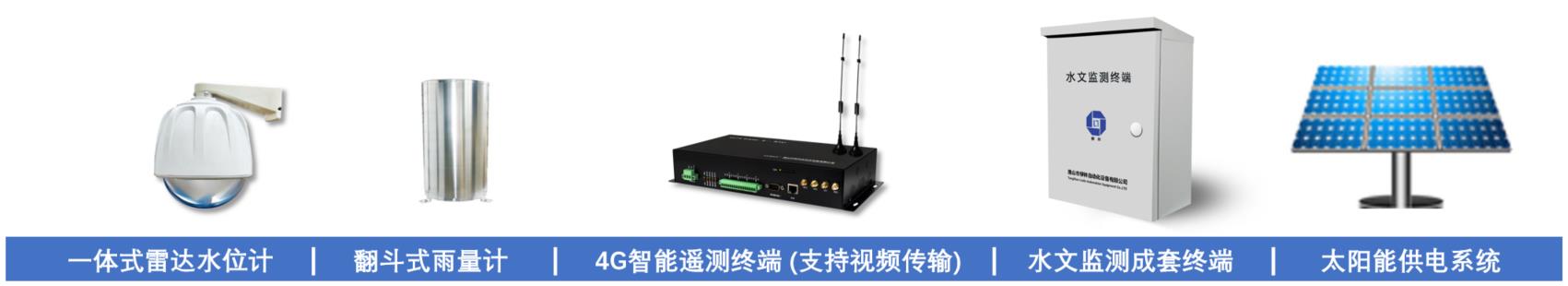

　　③ 计量测量设备：水位计、雨量计、摄像头等传感器

　　系统特点

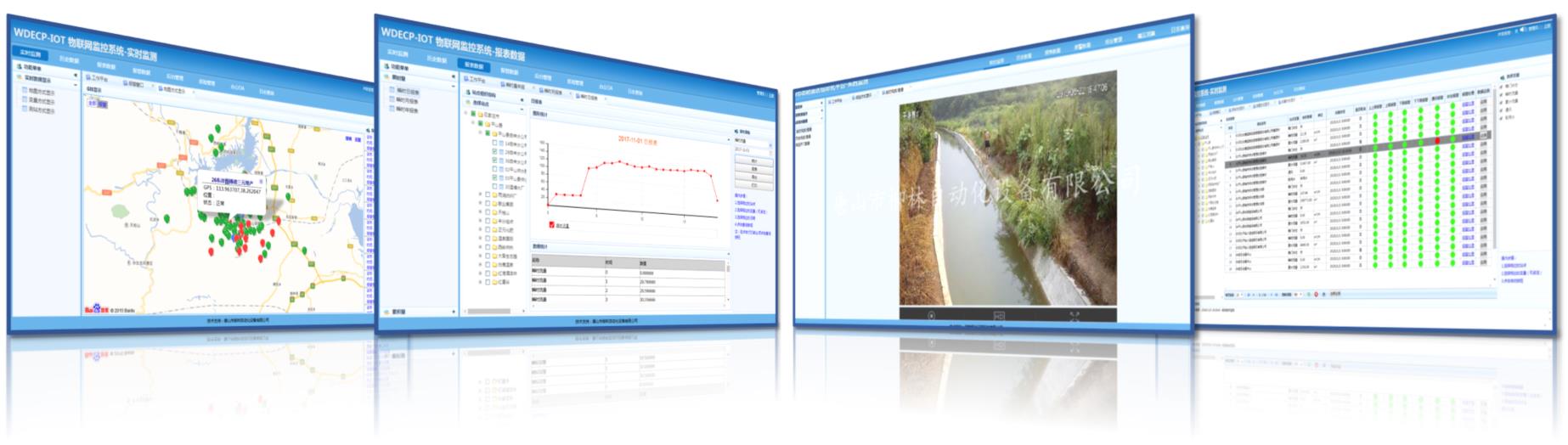

　　◆ GIS展示：直观了解测站数据

　　◆ 实时监测：及时了解水库或河流详细信息

　　◆ 实时报警：通过多种途径及时、准确进行报警

　　◆ 智能分析：通过水文数据进行综合分析，实现预警

　　◆ 无线传输

　　1)支持NB-IoT/4G/GPRS/光纤等多种传输方式，终端具有长期在线、即时通讯的特点。

　　2)终端可同时与1~4个中心通信。

　　◆ 水位、雨量信息采集

　　实时采集水位值、雨量值，水位计通、断状态等信息，并可进行水位计量程设定。

　　◆ 水位、雨量警戒报警

　　支持设置多级警戒线值，支持水位状态变化主动上报告警信息，保障信息的即时性、高效性。

　　◆ 支持主动上报(定时上报、报警上报) + 系统软件问询

　　1)主动上报：主动上报包括定时上报、告警主动上报。

　　2)系统软件问讯：远程召测包括定时召测、即时召测。

　　◆ 历史记录存储、数据掉电不丢失、时钟保持功能

　　◆ 远程操作与维护：设置参数、召测数据

　　1)远程设参：测控终端支持远程设置测控终端参数。支持远程设置水位参数(包括：水位计量程、水位警戒线值等)。

　　2)远程召测：测控终端支持远程召测当前水位监测信息。

　　◆ 避雷保护功能

　　测控终端对所有输入输出引线(如电源线、传感器引线、通信线等)都采取多级隔离、吸收措施，限度地避免雷击等过电压过电流对测控器的破坏。
